一 產品概述

? ? iVS101系列智能振動分析儀由無線振動傳感器和振動采集APP組成，并提供云服務支持；? ? ?可監測旋轉機械的三個方向的絕對振動，輸出振動的加速度或速度測量值和動態波形，并提供完整的本地分析工具。? ? ? iVS101系列還支持接觸點或紅外溫度監測。產品功能全面覆蓋測振筆、振動分析儀。? ? 可應用于風機、壓縮機、電機、泵、齒輪箱、軋機等，既可進行離線式監測，又可以方便地建立起在線監測系統。
? ??最新的iVS101G智能振動分析儀升級了長波形模式，對于有瞬態過程監測、周期性故障診斷、隨機振動與非線性分析、低速設備監測、標準符合性測試需求的用戶更加適配。

二 技術指標

iVS101G在保有iVS101-智能振動分析儀-（藍牙）無線傳感器的所有功能：波形采集、幅值采集、可充電、紅外測溫。

額外增加：長波形采集模式

采集時長與與采樣率、通道數量相關。

例如：在3 方向測量的前提下采樣率1000Hz ，采樣時長600 秒；采樣率2000Hz，采樣時長300 秒，以此類推。

額外升級：藍牙4.2→藍牙5.1

傳輸速度更快，基本上可以做到實時采集與實時傳輸。

APP可兼容各個版本振動分析儀

三 長波型采集典型應用

1. 瞬態過程監測

   應用場景：設備啟停、負載突變、工藝切換（如泵閥開閉）等非穩態工況。

   作用：捕捉瞬態振動特征（如共振峰值、轉速穿越臨界速度時的響應），避免短時采樣遺漏關鍵信息。

2.周期性故障診斷

   應用場景：齒輪箱、軸承、皮帶傳動等存在周期性故障（如點蝕、斷齒）的設備。

   作用：長時數據可覆蓋多個故障周期（尤其是低頻故障），提高信噪比，便于通過時域同步平均（TSA）或階次分析提取微弱故障信號。

3. 隨機振動與非線性分析

   應用場景：風力發電機葉片、大型結構件受隨機風載或流體機械（如壓縮機）的湍流激勵。   作用：統計特性（如峭度、峰值因子）需足夠長的數據保證穩定性；非線性系統（如松動、摩擦）的混沌特征需長時間觀測。  4. 低速設備監測   應用場景：大型回轉設備（如水泥磨機、船舶推進軸系）轉速極低（＜1Hz）。   作用：單次采集需覆蓋多個旋轉周期，否則FFT頻率分辨率不足（Δf=1/T，T為采樣時長）。  5.標準符合性測試   應用場景：ISO 10816（振動烈度評估）、API 670（機械保護系統）等標準要求。   原因：部分標準明確規定最小采樣時長（如5分鐘），避免誤判。

四 長幅值采集界面

五 聯系方式

? ? ?1.官方網站：www.ouvi7nn.cn
? ? ?2.熱線電話：010-63521882 400-894-5518

     3.公司郵箱：sales@vmif.com

     4.公司地址：北京市大興區盛坊路2號儀表基地

一、簡介

GF-20型功率放大器,用來推動小激振器,振動臺,揚聲器等負載。其可使用頻率從DC到100KHZ,輸出功率為10/20VA(10Ω/5Ω）。

      此放大器,可以采用電流負反饋和電壓負反饋,成為低輸出阻抗的電壓發生器或高輸出阻抗的電流發生器。

二、面板說明

三、使用方式

四、主要指標

五、GF系列功率放大器

六、聯系方式

轉子臺訪談

陳工是軟件開發工程師，她經常用微型轉子臺做一些和軟件調試、測試的工作，聽一聽她有什么感受

問題1

問：這個微型轉子臺您使用比較多，請問您對這個產品有什么感受？
答： 首先它比較輕巧，功能上又能滿足大部分需要。我覺得用它來做一些軟件調試、測試的工作比較方便。另外，這個產品還可以用來教學、展覽、客戶展示等。

問題2

問：您的具體使用場景是什么樣的？
答： 我在做軟件開發的過程中，主要使用微型轉子臺產生一些數據，模擬旋轉設備的故障特征，然后驗證軟件的算法是否正確。也用這個轉子臺來做一些軟件基本功能的測試工作。這臺轉子臺上，我們安裝了磁電式速度傳感器、壓電式加速度傳感器、電渦流傳感器、轉速傳感器。配合數據采集器，軟件就可以采集到加速度、速度、位移、轉速等信號。另外，轉子臺電機的轉速、負載是可以調節的。我們可以很方便地采集到各種想要的數據，以及試驗各種數據采集的方式。

問題3

問：有時候您會把這個轉子臺和便攜式振動校準儀JX-3b配合使用，為什么？
答： 微型轉子臺有一個工作轉速A，我把有些傳感器放在JX-3B上，設置另一個轉速B，轉速B 可以是轉速A的倍數，這樣我們可以模擬不同頻率的信號，驗證故障診斷算法的正確性。

問題4

問：請舉一個故障模擬的例子
答： 最簡單的一個例子，我在配重盤上加了一個配置塊，就出現了不平衡的故障特征，它的體現就是一倍頻高。

問題5

問：謝謝您，您對這個產品有什么建議？
答：希望有一個集成度更高、更美觀方便的控制箱，我了解到產品部門正在做這方面的改進。

一、產品概述

可用于教學演示、展覽展示以及做動態試驗研究用。結構緊湊、體積小、運轉方便、演示項目多、測試手段先進。

二、技術規格

ZHS-2型轉子實驗臺技術規格：

1、機械部分有機玻璃罩住，也可打開方便更換傳感器；

2、振動傳感器安裝位置開螺孔，方便安裝更換不同傳感器；

3、滾動軸承可更換也可安裝故障軸承，滾動軸承支架可以制造聯軸器不對中異常，故障軸承可以做模擬故障試驗；

4、配重盤可根據需求加裝配重塊，制造不平衡故障；

5、交流電機：電機功率為200w，額定轉速為3000rpm，最高轉速為3200rpm，驅動器直流24V 供電，3相交流輸出，具有485接口。

6、電磁制動器：額定扭矩為0.5 N.m

ZHS-2型轉子試驗臺配置：

三、結構外形

結構組成圖

外形尺寸：長625mm*寬260mm*高135mm（可定制）

轉子臺實驗系統實物圖

四、可完成實驗

配合采集系統可以完成以下實驗：

1.轉子的臨界轉速測量

2.轉子結構形式的變化對臨界轉速的影響

3.軸承座及臺體振動測量

4.轉子轉動過程中摩擦引起的振動

5.轉子振動的基頻、倍頻和變頻

6.非接觸測量軸的徑向振動和軸向位移

7.轉子啟停機的伯德圖

8.轉子啟停機的極坐標圖

9.轉子啟停機的級聯圖

10.轉子啟停機的全級聯圖

11.轉子的不平衡故障模擬

12.轉子動平衡（單面）

13.轉子摩擦實驗

14.轉子振動信號的時域、頻譜、自/互相關、包絡、倒頻譜、軌跡等圖形分析測試過程的存儲回放功能

五、軟件系統

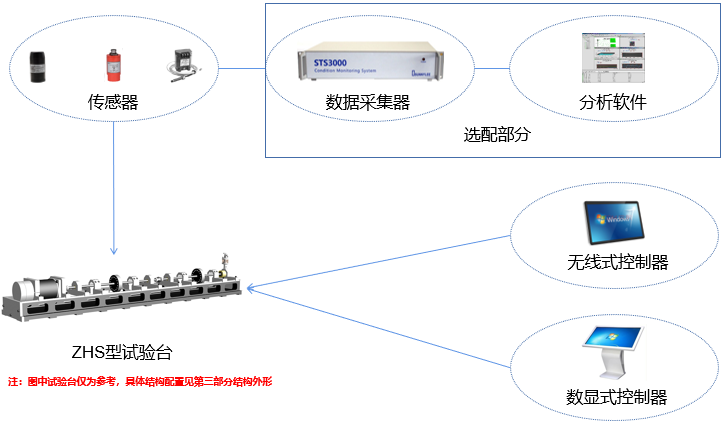

系統組成圖

系統界面圖

一、產品概述

VT300Pro 是一款包括機械狀態監測和故障診斷等功能的便攜式振動分析儀。它采用模塊化設計，用戶可根據自己需求選擇，主要包括數據采集模塊，分析儀模塊，動平衡模塊等。每個模塊都可選擇單或雙通道工作模式。

VT300Pro 具備完善的路徑點檢與高級分析，包括：

• 路徑化現場數據采集
• 現場動態數據分析
• 多種特征值計算列表
• 現場做動平衡測試
• 特征值是工況信息最基本的標準之一，尤其是針對動態數據，VT300 具備多種特征值計算模式，容納更加復雜的工況信息。包括：峰值、峰峰值、均方根、裕度因數、峭度因數、1X，2X，3X等。
• 本機即可完成路徑測點配置：無須在PC機上安裝復雜的路徑管理軟件，可以在本機上完成路徑編輯規劃。
• 完善的振動數據管理、保護機制：為用戶設備的長期監測提供堅實數據支撐。
• 提供了兼容型的數據格式，數據可以直接導入本公司的STS1000機械狀態監測分析系統，從而得以使用STS1000強大的分析、診斷功能。（注：STS1000系統是需要額外付費的軟件）
• 數據也可以直接上傳到云服務器，便于遠程分析和診斷。用戶通過 PC 或者移動設備（手機、平板等）的瀏覽器，訪問遠程監控系統，隨時隨地了解設備的運行狀況， 查看設備狀態，指標曲線，特征數據，趨勢報表等。

二、技術指標

• 采樣長度：最高每通道16384點
• 采樣頻率：最高25.6KHz
• 傳感信號通道：支持磁電或壓電型（4mA恒流源）（儀器標配2個壓電型加速度傳感器）
• 測量頻率范圍：加速度：0.5Hz～10KHz(需要使用加速度傳感器）；速度：10Hz～1000Hz (需要使用速度傳感器）
• 量程：加速度 ：0～199.9 m/s²；速度：0～199.9 mm/s
• 顯示屏：LCD 液晶，7〞，1024×600像素
• 人機交互：觸摸屏
• 存儲容量：8G（可擴展）
• 通訊：儀器主機：使用低功耗藍牙技術。顯示屏部件支持：藍牙/WIFI/蜂窩移動網絡。
• 鋰電池：主機（不含屏幕組件）可工作20小時
• 供電：15VDC
• 外殼：密封，IP65
• 貯存溫度范圍：-20—+60℃
• 工作溫度范圍：-10—+50℃
• 尺寸：235×170×70（單位：mm）
• 重量：2Kg

三、配置傳感器

一般標配兩個傳感器：

（1）YDI-12A-I 壓電式加速度傳感器

• 供電的恒流源電流為 2 ～ 10mA，典型值為 4mA，
• 電源電壓18 ～ 30V， 典型值為 24V。
• 靈敏度：100mV/g
• 頻率范圍：0.5~10,000 Hz
• 量 程 ：±50 g (PK)
• 線性度 ：±10 %

（2）CD-21 磁電式速度傳感器

• CD-21：該兩種傳感器均分為，垂直和水平兩種安裝形式，例如：CD-21-C（垂直），CD-21-S（水平）。
• CD-21T：該產品不分垂直型，水平式，但必須在垂直或水平方向使用，其他任意角 度使用輸出值不準確。

選配傳感器：

GZS-1 傳感器發射光束到旋轉軸上，在旋轉軸上的反光標志產生每轉一個反光脈沖，于轉速測量和動平衡相位基準。

工作溫度范圍: 0-50℃(常溫型)，0-70℃(高溫型)

轉速測量范圍: 1 ~ 60000 轉/分

探頭到軸的工作距離: 5-60cm(標準型，與工作環境有關） 注意：轉速傳感器需要客戶單獨選購。

一、產品概述

    iVS101A系列智能振動分析儀由無線振動傳感器和振動采集APP 組成，并提供云服務支持。

    iVS101A可以監測旋轉機械的三個方向的絕對振動，輸出振動的加速度、速度或位移測量值和動態波形，并提供完整的本地分析工具。

    iVS101A還支持溫度監測。產品功能全面覆蓋測振筆、振動分析儀，可應用于風機、壓縮機、電機、泵、齒輪箱等，既可進行離線式監測，又可方便地建立起在線監測系統。

 無線傳感器采用特殊的隔離式設計，使內部元件與外殼體完全隔離，密封性能好，防水、防油污，耐磨，防電磁干擾，適用于惡劣的工業環境。

   本次升級增加了紅外測溫和可充電的兩個可選功能。

二、產品升級

A.可充電

iVS101A 振動分析儀新增適配了可充電款電池，省卻了舊款中更換電池的繁瑣步驟，更加適用于無線巡檢，且無需更換電池，更加經濟實惠； 只需要打開傳感器上蓋，就可以通過 Micro USB數據線進行充電。

電池容量：1600mAh； 一個半小時即可充滿電，過程中有指示燈顯示充電狀態。

B.紅外測溫

標準版的iVS101A振動分析儀采用的是接觸式的測溫方法，此種方式獲取數據的速度相對較慢； 因此，我們給iVS101新增了紅外測溫功能,只需將紅外測溫探頭對準被測點，就可以快速的獲得被測點溫度數據。

可測溫度范圍： -20~300℃,分辨率為0.1 ℃。

產品詳細參數見：http://www.ouvi7nn.cn/627.html

三、產品選型

一、產品概述

    HARTLINK是新一代智能HART?通訊器，采用APP+智能硬件模式，只需將一個小型的智能硬件HARTbox掛接到回路中，便可以方便地從手機上配置符合HART?協議的儀表設備。

    HARTLINK自2017年初面世以來，我們一直根據用戶的需求，對其不斷迭代升級；目前，HARTLINK除了支持HART通訊通用協議以外，也支持一些主流廠家重點產品的專用指令。

    注：本次升級只涉及軟件版本，原有用戶可以直接通過APP進行升級，不需要硬件升級。

二、專用指令支持

HARTLINK支持的變送器：

1.Honeywell STT 17H （新增），分度號選擇及本地顯示設置

2.Honeywell STT 850 （新增），分度號選擇及本地顯示設置

3.Rosemount 244/644 Temp（溫度），分度號選擇

4.Rosemount 3051系列

5.Honeywell ST 700/800，本地顯示設置

6.Siemens SITRANS，本地顯示設置

7.ABB 2600T 266 壓力系列

流量計參數支持：

8.Mikoflow流量計，參數設置包括：介質、膨脹系數因子、線性增益、濾波常數、差壓小量切除等

Honeywell STT 17H 傳感器設置功能一覽：

Honeywell STT 17H

Honeywell STT 850

三、版本更新

Version:1.3.8, 2023年2月1日，HONEYWELL STT17H,STT850溫度變送器傳感器參數的選擇。
Version:1.3.6, 2022年12月28日，同步更新。
Version:1.3.5, 2022年12月26日，修改了未連接變送器時候的NLE bug。
Version:1.3.2, 2022年11月17日，小的改變。
Version:1.3.0, 2022年10月10日，支持首頁顯示SV,TV等參數。支持Maxonic流量計的調試。
Version:1.2.8, 2021年7月22日，新版本手機App啟動時會詢問是否允許定位的權限。
Version:1.2.7, 2021年7月5日， HONEYWELL ST 800變送器本地顯示設置功能。
Version:1.2.6, 2020年6月2日， 完善了量程上下限插入負號的功能。
Version:1.2.5, 2020年6月2日， 量程上下限增加了負號處理功能。
Version:1.2.4, 2019年7月5日， 修正了華為Mate10或安卓9.0使用過程中退出的問題。
Version:1.2.3, 2019年4月29日， 修正了連接兩臺Hartbox時候混淆的問題。
Version:1.2.1, 2018年9月10日， Rosemount 248 溫度變送器的傳感器類型（分度號）選擇功能。
Version:1.2.0, 2018年1月26日， HONEYWELL ST 700變送器本地顯示設置功能適配不同版本。
Version:1.1.9, 2017年10月23日，HONEYWELL ST 700變送器本地顯示設置功能適配新版本。
Version:1.1.7, 2017年10月10日，細節改動。
Version:1.1.6, 2017年9月15日， 支持24V輸出的控制，硬件版本必須是2.0.0以上才有此功能。
Version:1.1.5, 2017年5月25日， 支持液位的單位。
Version:1.1.4, 2017年5月9日， 保存HART設備信息的功能完善。
Version:1.1.3, 2017年4月28日， HONEYWELL變送器本地顯示設置功能完善。
Version:1.1.2, 2017年4月25日， 增加保存HART設備信息的功能，可以導出成CSV文件。界面的一些小的優化。
Version:1.1.1, 2017年4月20日， 更正了Rosemount 644溫度變送器的傳感器類型選擇功能的bug,更正了英文版版本更新的bug。
Version:1.1.0, 2017年4月10日， Rosemount 644溫度變送器的傳感器類型選擇功能。
Version:1.0.9, 2017年3月29日， 適應ABB變送器的輪詢功能。
Version:1.0.8, 2017年3月28日， HONEYWELL變送器增加本地顯示設置。
Version:1.0.7, 2017年3月1日， 增加藍牙綁定前的提示，SIEMENS SITRANS變送器增加本地顯示設置。
Version:1.0.6, 2017年2月21日，界面適配安卓平板。
Version:1.0.5, 2017年2月20日，界面上的一些小改動。
Version:1.0.4, 2017年1月19日，增加定位權限，解決了小米MI MAX不能掃描到藍牙盒子的問題。

四、產品應用

五、HARTLink APP

注：新用戶直接通過掃碼下載，老用戶可通過APP內的在線升級進行版本更新，具體操作見HARTLINK–一款HART手操器——“在線更新”部分
