一、產品介紹

電氣設備有異常和劣化，就會有高次諧波發生。不同電氣設備，不同部位出現異常、劣化等情況時，所產生的諧波種類 和含有率不同，利用諧波對設備運行狀態進行監測是全新的技術。通過采用非接觸式傳感器，提取在運轉的電氣設備 的電流各次諧波信號，處理、分析，并與專家數據庫比對，形成專家分析報告，進行電機部及負載部的故障診斷。

通過采用非接觸式傳感器，提取在運轉的電氣 設備的電流各次諧波信號，處理、分析，并與專 家數據庫比對，形成專家分析報告，多次診斷， 形成“設備病歷”，進行趨勢化管理。

二、可檢測設備具體項目及故障原因分析

三、技術特點

• 狀態檢測、預知問題隱患：電氣設備正常運行時檢測，無需停電，不影響 生產，真實反應設備運行狀態，對需24小時運轉的設備尤為重要。
• 檢測全面：可以同時檢測設備電氣和機械部分的運行狀態。
• 非接觸檢測：只是用諧波感應器在電纜表面提取電流諧波信號，非接觸， 對設備設備不會構成任何影響
• 分析簡單：無需頻譜分析，無需專業人員，可遠程監控電機的運行狀態。
• 趨勢管理：趨勢化管理對問題的定位更精確，有效減少和防止因設備突 然故障造成的意外停產事故。

四、功能特點

• AD: 16位 ；內置低通濾波器，濾波器3db帶寬 ，20KHZ ；內置可編程放大器，放大倍數 1~100
• 輸入阻抗：不小于100K歐
• 最高采樣頻率：100KHZ
• 信號頻率：20Hz～200Hz
• 計算： 2～50次諧波分量
• 數據格式：單精度浮點數
• 無線鏈接：Bluetoooth/Zegbee

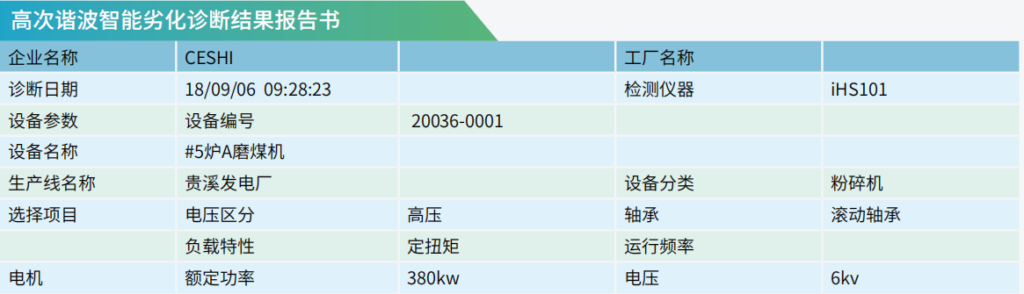

五、電機檢測診斷報告樣本
